一、产品概述

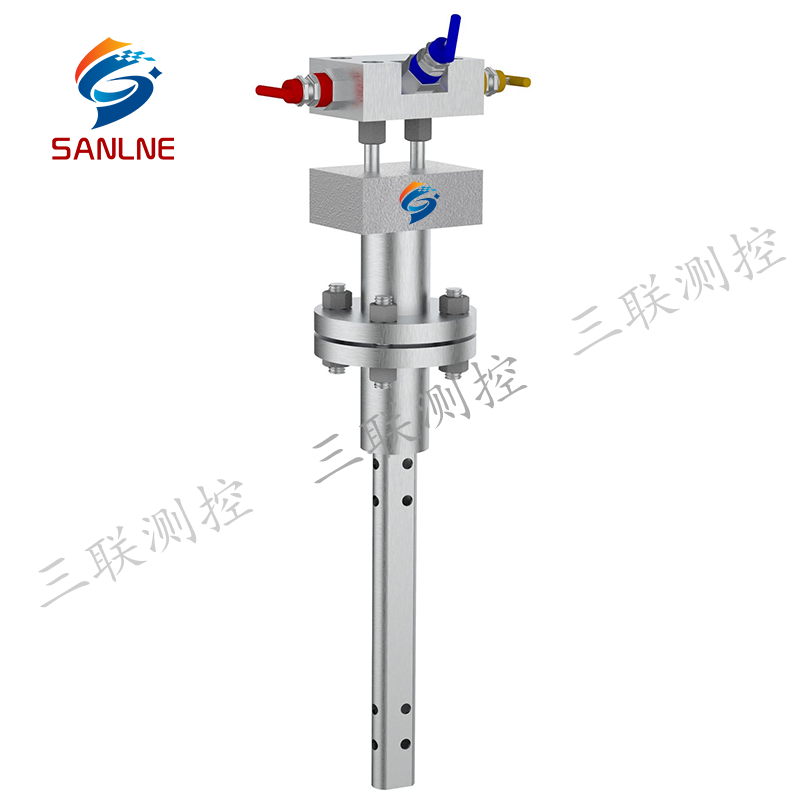

一体化均速管威力巴是基于皮托管测速原理设计生产的一种新型插入式流量测量装置，集中反映了均速管流量传感器领域的最新研究成果。它运用差压式工作原理，由一体化威力巴传感器、差压变送器和流量积算仪等组成完整的流量测量系统，也可与控制系统或计算机联网，实现流体流量的精确测量与智能控制。
二、工作原理
流量计的工作原理基于经典的伯努利方程。当流体流过传感器探头时，在其前部（迎流方向）产生一个高压分布区，该区域的压力略高于管道的静压；而在其后部则产生一个低压分布区，压力略低于管道的静压。
威力巴传感器在高、低压区设有按一定准则排布的多对取压孔（通常为三对），分别测量流体的全压力（包括静压力和平均速度压力）P1和静压力P2。将P1和P2分别引入差压变送器，测量出差压△P=P1—P2，该差压值直接反映了流体平均速度的大小，据此可精确推算出流经管道的流量。威力巴能够反映流体真实的流速，其测量精度可达±1.0%，重复性达±0.1%。
三、核心技术特点
1.独特的探头设计
采用了截面形状，探头符合流体动力学原理。这种设计能够产生精确、稳定的压力分布，并形成固定的流体分离点。探头采用一体化双腔不锈钢耐磨防腐金属结构，强度高、耐腐蚀，能够适应高温高压等严苛工况。
2.本质防堵设计
防堵塞是一体化均速管威力巴的技术优势之一。威力巴流量探头以其防堵设计，摆脱了传统阿牛巴等插入式流量探头易堵塞的弊端，使均速管流量探头的防堵水平达到了高度。
其防堵原理主要体现在两个方面：首先，探头前部形成高压区，压力略高于管道静压，在高压取压孔处流体的速度为零，有效阻止了颗粒进入取压孔；其次，低压取压孔位于探头侧后两边、流体分离点与尾迹区前部的位置，位于流体分离点之前，远离杂质聚集的涡流波动区域。这一独特设计从根本上防止了堵塞的发生，并使探头能够产生非常稳定的低压信号。
3.一体化双腔结构
采用单片双腔一体化结构，高、低压腔室之间没有信号渗漏的通道，有效避免了信号渗漏问题，同时大幅提高了探头结构强度，能够保持长期高精度运行。该结构设计还使得探头不受磨损、污垢和油污的影响，且没有可移动部件，长期使用性能稳定。
4.极低的压力损失与节能效果
作为一种非收缩节流的设计，只产生低的压力损耗，典型的压力损耗小于0.7KPa。与孔板流量计相比，威力巴的压力损失仅为孔板的5%以下，能量损耗降低了95%以上，节能效果极为显著。
5.稳定的差压信号
威力巴的低压取压孔位于探头侧后两边、流体与探头分离点之间，远离涡流波动区域，能够输出一个非常稳定、无脉动的差压信号。这一特点确保了测量数据的准确性和可靠性。
四、主要技术参数
一体化均速管威力巴流量计主要技术指标如下：
测量精度：±1%（读数），特殊设计可达±0.5%
重复精度：±0.1%
适用管径范围：8mm～15000mm，可适用于圆管和方管
适用压力：0～40MPa
适用温度：-180℃～+550℃，特殊应用可达800℃
量程比：大于10:1，特殊场合可达60:1
流速测量范围：0.5～60m/s
适用介质：气体（含腐蚀性气体）、液体（含腐蚀性液体）、蒸汽（饱和/过热蒸汽）等
五、应用领域
流量计适用范围极为广泛，典型应用领域包括：
电力行业：锅炉一、二次风量测量、锅炉给水流量监测、蒸汽流量计量、烟气排放监测等。火力发电厂大管道风量测量长期面临直管段短、流动状态复杂的难题，威力巴均速管凭借其独特的防堵设计和良好的适应性，有效解决了这一问题。
冶金行业：高炉煤气流量的测量。高炉煤气具有管径大、流速低、粉尘含量高、易堵塞等特点，传统流量测量装置效果不理想。威力巴流量计以其防堵性能和稳定的测量表现，在该领域取得了显著的应用效果。
石油化工：天然气、氢气、氧气等气体介质的流量监控；冷却水、锅炉水、导热液体等液体的流量测量；饱和蒸汽及过热蒸汽的计量。在高温高压环境下，威力巴仍能保持稳定可靠的测量性能。
环保与市政工程：污水处理与排放监测、大型管网监控等。威力巴的抗脏污能力较强，适用于含杂质较多的介质测量。
暖通空调与压缩空气系统：大管径空气流量测量、空调送风量检测、压缩空气系统计量等，压损小且节能效果突出。
六、安装与维护优势
安装简便。作为插入式流量测量装置，安装时只需在管道上进行少量的焊接作业即可完成，施工工作量小、速度快。开孔小，对管道的结构强度影响极小。安装方式可选择法兰连接、焊接或螺纹连接，适应不同现场条件。
威力巴支持在线带压安装和检修。应用专用工具，可以在管道带压运行的条件下完成探头的安装与检修，无需中断生产流程。此外，可带温度、压力测量功能，实现流体密度的实时补偿，进一步提高测量精度。
威力巴采用锻件底座、检修球阀、差压变送器、三阀组等组件一体化集成，安装、使用及维护更加便捷。由于没有可移动部件，且防堵性能优异，威力巴基本上可以实现免维护运行，大幅降低了用户的运维成本。
七、与其他流量计的比较优势
相比传统孔板流量计，均速管威力巴在多个维度具有显著优势：压力损失仅为孔板的5%以下；安装简便，无需截断管道；长期稳定性好，无流量系数漂移；插入式结构适合大口径管道测量，管径越大优势越突出。
相比传统的阿牛巴流量计，威力巴的核心优势在于本质防堵设计。阿牛巴等插入式流量探头易堵塞的弊端，在威力巴这里得到了根本性解决。此外，威力巴的一体化双腔结构在探头强度、信号稳定性方面也优于传统均速管产品。
无论是大口径气体测量、含尘介质的流量监测，还是高温高压工况下的蒸汽计量，一体化均速管威力巴都能够提供精确、稳定、可靠的测量解决方案，为用户的生产过程优化和能源管理提供坚实的数据支撑。
